产品参数 |
|
---|---|
工厂编号: | 3130193 |
尺寸: | 7.2mm |
脚位: | 4pin |
功率: | 12mA |
颜色: | RGB |
角度: | 120dg |
亮度: | 1500mcd |
IC驱动: | 内封 |
-
产品描述
1.内部集成有 MCU 数字接口、数据锁存器、LED 驱动等电路。通过外围 MCU 控制实现该芯片的单独灰度、级联控制实现户外大屏的彩色点阵发光控制。产品性能优良,质量可靠
2.芯片采用单线通讯方式,采用归零码的方式发送信号。芯片在上电复位以后,接收 DIN 端打来的数据,接收够 24 bit 后,DOUT 端口开始转发数据,为下一个芯片提供输入数据。在转发之前,DOUT 口一直拉低。此时芯片将不接收新的数据,芯片 OUTR、OUTG、OUTB 三个 PWM 输出口根据接收到的24 bit 数据,发出相应的不同占空比的信号,该信号频率在 4 KHZ。如果 DIN 端输入信号为 RESET 信号,芯片将接收到的数据送显示,芯片将在该信号结束后重新接收新的数据,在接收完开始的 24 bit 数据后,通过 DOUT 口转发数据,芯片在没有接收到 RESET 码前,OUTR、OUTG、OUTB 管脚原输出保持不变,当接收到 80µs 以上低电平 RESET 码后,芯片将刚才接收到的 24bit PWM 数据脉宽输出到OUTR、OUTG、OUTB 引脚上
3.芯片采用自动整形转发技术,使得该芯片的级联个数不受信号传送的限制,仅仅受限刷屏速度要求。例如我们设计一个 1024 级联,它的刷屏时间为 1024 X0.4 X2= 0.8192ms(芯片的数据延迟时间为0.4 µs),不会有任何闪烁的现象
4.LED 具有低电压驱动,环保节能,亮度高,散射角度大,一致性好,超低功率,超 长寿命等优点。将控制电路集成于 LED 上面,电路变得更加简单,体积小,安装更加简便 -
应用范围

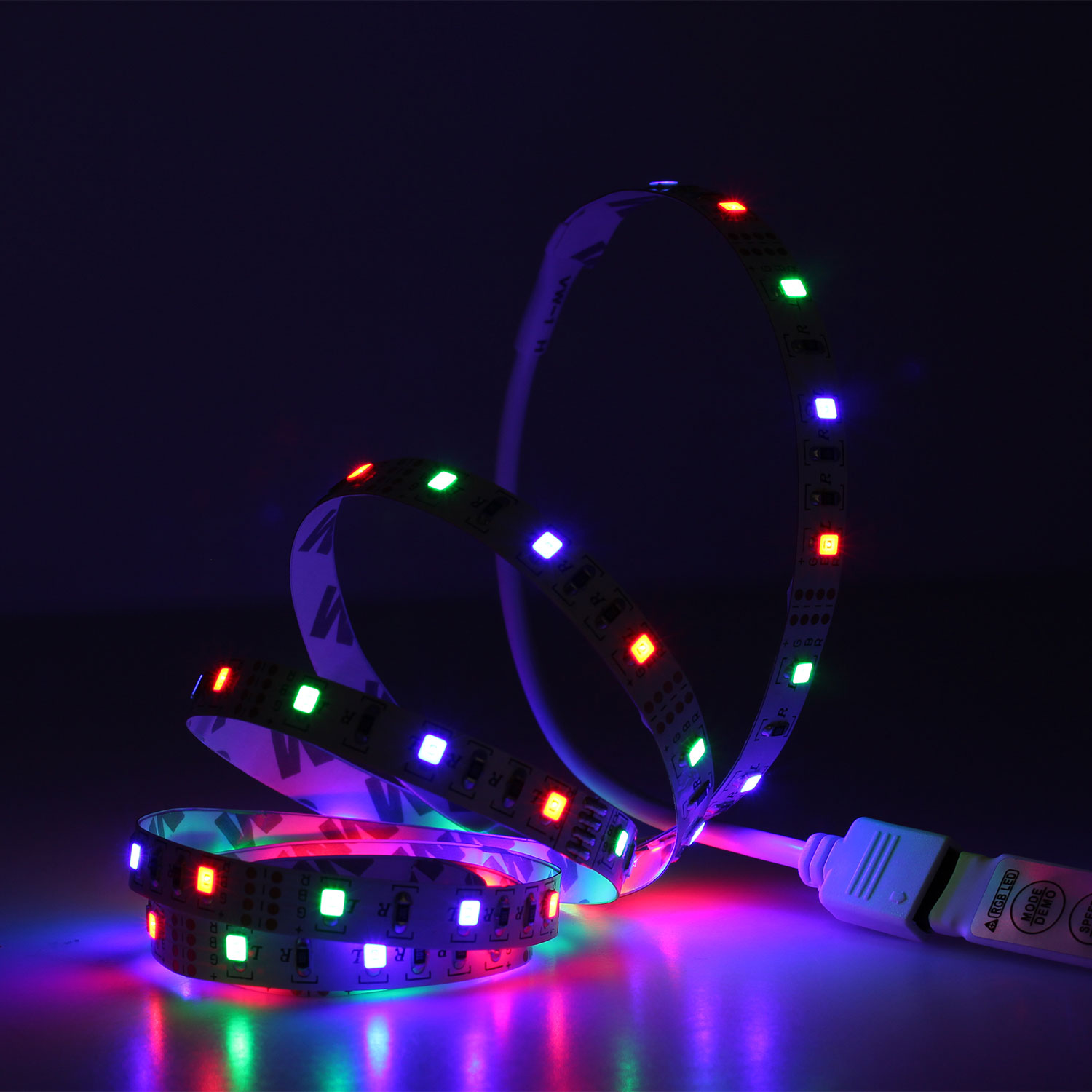

1.LED 全彩发光字灯串,LED 全彩模组,LED 幻彩灯条,LED 护栏管,LED 情景照明
2.LED 点光源,LED 像素屏,LED 异形屏,智能电子产品,电器设备跑马灯
